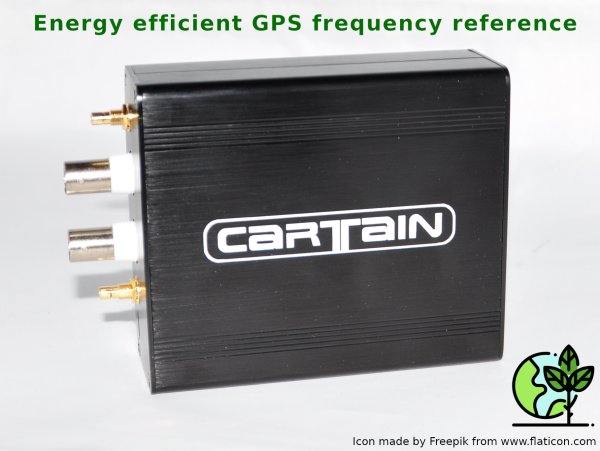

Source de fréquence de haute précision – asservie par GPS/GLONASS

L'étalon de fréquence GPSDXO fournit une source d'horloge et de fréquence très précise grâce à la synchronisation sur le système de navigation par satellite GPS/GLONASS. Idéal pour améliorer la stabilité et la précision en fréquence de l'Analog Devices ADALM Pluto ou du HackRF. Il convient aussi à tout transceiver doté d'une entrée de référence 10MHz, comme l'ICOM IC-9700 ou le Kenwood TS-890.

Remplacement direct de l'oscillateur du Pluto

Le niveau de la sortie XO est adapté à la puce frontale des SDR ADALM (env. 1,5Vpp) ; elle peut remplacer directement l'oscillateur à quartz interne de 40MHz.

Sorties (modèle G40H)

+ sortie oscillateur 40MHz (env. 1,5Vpp, temps de montée/descente 3,3ns)
+ sortie sinus 10MHz (env. 1dBm à 2dBm)
+ impulsion par seconde 1PPS (3,3V TTL)

Économe – idéal en portable et en fonctionnement 24h/24

Seulement env. 0,35W avec antenne. Alimentation par USB-C depuis n'importe quel chargeur USB, PC/portable ou batterie externe.

Mise à jour par USB

Mises à jour du firmware par USB ; l'écart actuel en ppb est transmis chaque seconde via un port COM virtuel. Voir support GPSDXO.

Caractéristiques techniques

Précision : 10^-9 (1ppb), en général après 1 minute, au plus tard après 3 minutes
Consommation : env. 70mA / 0,35W avec antenne, 50mA / 0,25W sans antenne

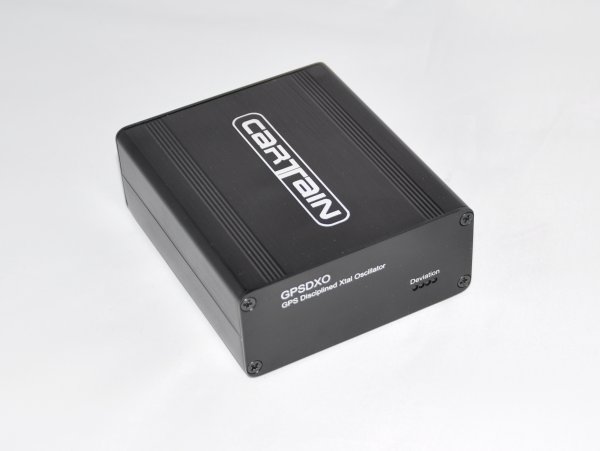

Affichage LED : 4 niveaux, par décades de 10^-6 à 10^-9

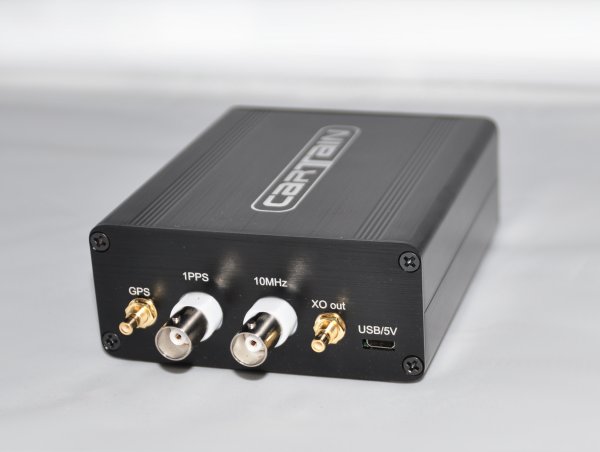

Connecteurs : SMB (antenne GPS), BNC (1PPS), BNC (10MHz), SMB (sortie XO)
Récepteur GPS/GLONASS : ATGM336H (compatible u-blox MAX-M8), 33 canaux de poursuite / 99 d'acquisition, -165dBm
Alimentation fantôme 5V pour toute antenne GPS (max. 100mA)
Température ambiante : -20°C à +70°C
Dimensions : 88 x 38 x 103mm, poids : 200g
Boîtier : profilé en aluminium extrudé revêtu

Contenu de la livraison

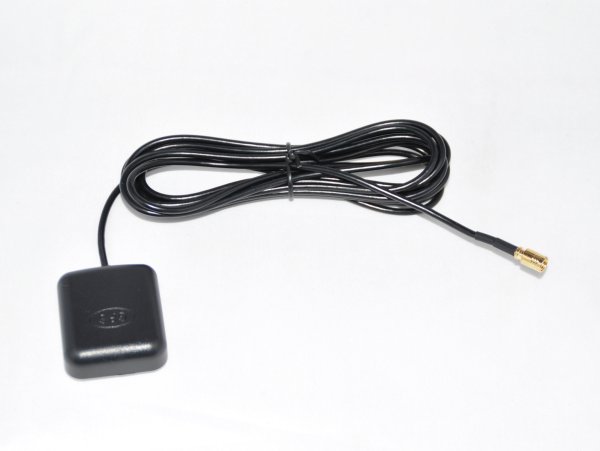

Module GPSDXO, antenne GPS avec câble de 3m, câble USB-C 1m, mode d'emploi. Bloc d'alimentation non inclus.
