Sorgente di frequenza ad altissima precisione – disciplinata da GPS/GLONASS

Il campione di frequenza GPSDXO fornisce una sorgente di clock e di frequenza ad altissima precisione, sincronizzandosi con il sistema di navigazione satellitare GPS/GLONASS. Ideale per migliorare la stabilità e la precisione di frequenza dell'Analog Devices ADALM Pluto o dell'HackRF. Può inoltre pilotare qualsiasi ricetrasmettitore dotato di ingresso di riferimento a 10MHz, come l'ICOM IC-9700 o il Kenwood TS-890.

Sostituzione diretta dell'oscillatore del Pluto

Il livello dell'uscita XO è adattato al chip front-end degli SDR ADALM (circa 1,5Vpp), per cui può sostituire direttamente l'oscillatore al quarzo interno da 40MHz.

Uscite (modello G40H)

+ Uscita oscillatore 40MHz (circa 1,5Vpp, tempo di salita/discesa 3,3ns)
+ Uscita sinusoidale 10MHz (circa da 1dBm a 2dBm)
+ 1PPS, un impulso al secondo (3,3V TTL)

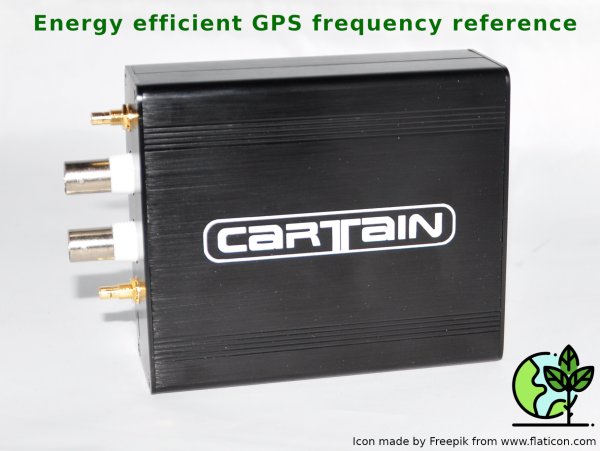

Basso consumo – ideale per l'uso portatile e il funzionamento 24/7

Solo circa 0,35W con antenna. Alimentazione tramite USB-C da qualsiasi caricabatterie USB, PC/laptop o power bank.

Aggiornabile via USB

Aggiornamenti firmware via USB; la deviazione attuale in ppb viene trasmessa ogni secondo tramite una porta COM virtuale. Vedi Supporto GPSDXO.

Dati tecnici

Precisione: 10^-9 (1ppb), tipicamente dopo 1 minuto, al più tardi dopo 3 minuti
Consumo: circa 70mA / 0,35W con antenna, 50mA / 0,25W senza antenna

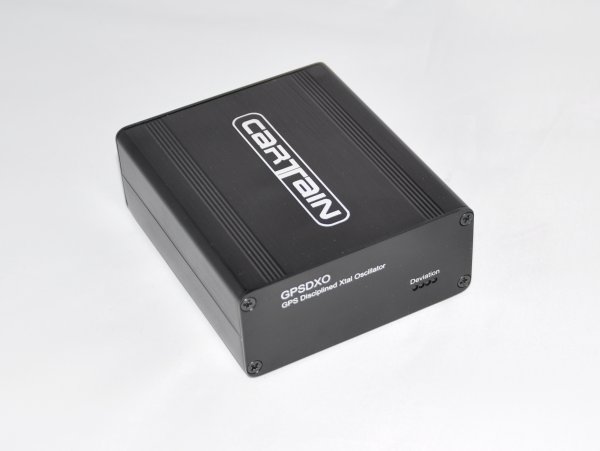

Indicatore LED: 4 livelli, a passi di una decade da 10^-6 a 10^-9

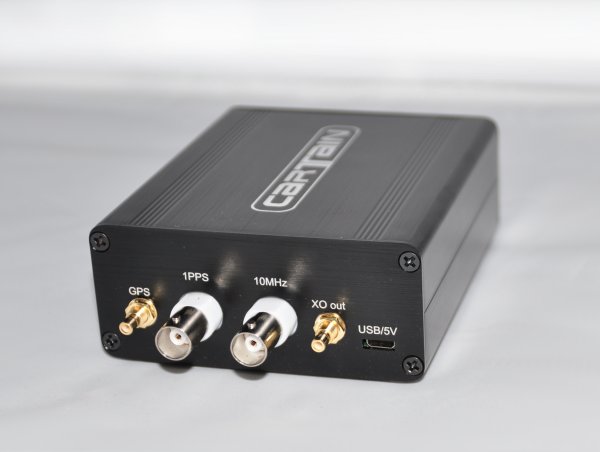

Connettori: SMB (antenna GPS), BNC (1PPS), BNC (10MHz), SMB (uscita XO)
Ricevitore GPS/GLONASS: ATGM336H (compatibile u-blox MAX-M8), 33 canali di tracking / 99 di acquisizione, -165dBm
Alimentazione phantom 5V per qualsiasi antenna GPS (max. 100mA)
Temperatura ambiente: da -20°C a +70°C
Dimensioni: 88 x 38 x 103mm, peso: 200g
Custodia: profilato in alluminio estruso verniciato

Contenuto della confezione

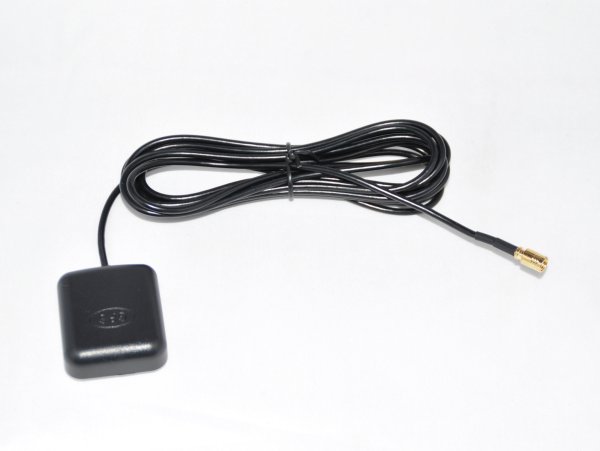

Modulo GPSDXO, antenna GPS con cavo da 3m, cavo USB-C da 1m, manuale. Alimentatore non incluso.
